Rehabilitación del Congreso: primera etapa culminada

•

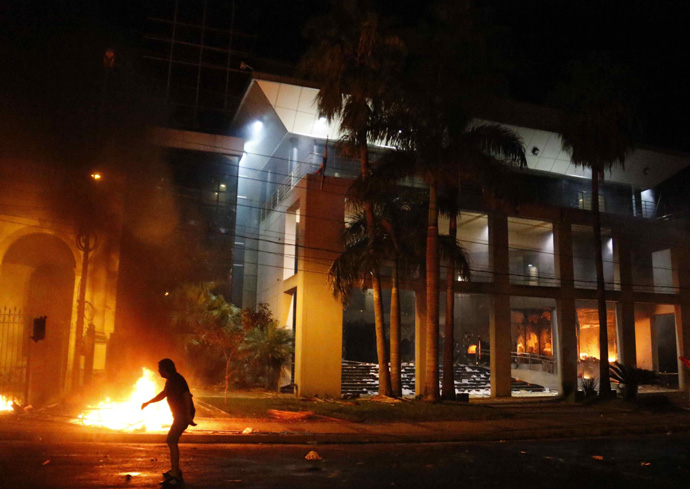

  Foto: Agencia EFE.

•

  Los trabajos en el Congreso se iniciaron a casi un año del siniestro que afectó su estructura.

•

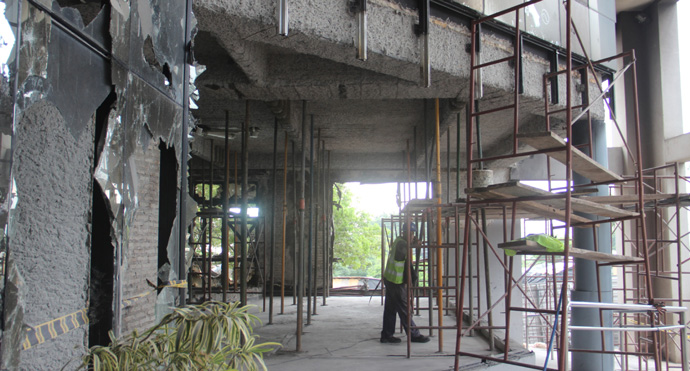

  Ejecución de obras.

•

  En el acto protocolar de entrega de obras, las autoridades felicitaron al equipo por la calidad y rapidez de los trabajos.

•

  Visita de los alumnos ingenieros del Programa de Posgrado en Ingeniería civil.



El martes 10 de abril se presentó el informe y se realizó la entrega oficial de los trabajos de reparación de daños, refuerzo y rehabilitación de la estructura de hormigón armado del edificio del Congreso Nacional, a prácticamente un año del siniestro del 31 de marzo de 2017. Es una primera etapa culminada en tiempo récord, pero la siguiente está sin fecha cierta.

Según había informado al inicio de los trabajos el presidente del Congreso Nacional, senador Fernando Lugo, el costo de esta parte de los trabajos es de 825 millones de guaraníes. En total, se prevé que la rehabilitación tenga un costo cercano a los 17 000 millones de guaraníes.

La ejecución de esta primera etapa, centrada en la estructura de hormigón armado, fue realizada por la empresa constructora Gavilán & Asociados. La fiscalización estuvo a cargo de profesionales de la Facultad de Ingeniería de la Universidad Nacional de Asunción (FIUNA).

Aunque los trabajos se iniciaron recién a 11 meses de ocurrido el siniestro, estos fueron realizados en un tiempo récord, superando las expectativas de todos. Primeramente, el plazo era de 75 días pero, a pedido del presidente del Congreso, se aceleraron y lograron terminarse en 40 días. En el acto protocolar de entrega de los trabajos realizado el 10 de abril, se informó que la estructura ya fue reforzada suficientemente y los pisos superiores ya pueden ser utilizados. Quedan pendientes trabajos de albañilería e instalaciones varias, además de la reposición de muebles.



Antecedentes

El incendio de la sede del Congreso ocurrido el 31 de marzo de 2017 provocó la destrucción de mobiliarios, enseres, papelería, equipos informáticos y afectó a la arquitectura e ingeniería del edificio. Esencialmente, la acción del fuego se concentró en zonas bien delimitadas de la planta baja y el primer piso del edificio.

En primer lugar, la aseguradora del Congreso Nacional (Aseguradora Paraguaya S.A.), contrató a la empresa constructora Gavilán & Asociados para una evaluación de los daños. Además, el Congreso solicitó otra evaluación a la FIUNA.

En concreto, se buscaba averiguar si la estructura del edificio llegó o no a ser afectada por acción de las altas temperaturas durante el incendio.

Ambas evaluaciones concluyeron que sí había elementos afectados en la estructura y requerían refuerzo. Posteriormente, se trabajó en conjunto para consensuar las reparaciones a realizar.



Metodología de trabajo

El trabajo realizado en conjunto por la empresa constructora y la FIUNA consistió en tres etapas.



Evaluación de daños

Para evaluar el nivel de daño que sufrió la estructura de hormigón armado que sustenta la edificación por acción de las altas temperaturas del incendio, el equipo efectuó ensayos no destructivos y ensayos destructivos. Estos permitieron determinar las condiciones de afectación de la estructura. El diagnóstico se realizó a través de los siguientes estudios:

• Ensayo de esclerometría

• Ensayo de velocidad de pulso ultrasónico

• Ensayo de medición del frente de carbonatación

• Ensayo de pachometría

• Mapeo de fisuras

• Extracción y rotura de probetas testigo

• Topografía de obras civiles

Gracias a estos estudios se pudieron observar las siguientes patologías que afectan a la estructura:

• Fisuras distribuidas en los elementos estructurales, en forma de mapa o piel de cocodrilo

• Fisuras concentradas en elementos estructurales, de flexión y cortante en losas, vigas y pilares

• Fisuras en losas con eflorescencias

• Salto del recubrimiento, efecto «spalling » por acción de las altas temperaturas

• Debilitamiento de la capacidad de elementos estructurales



Proyecto y ejecución de obras

Luego del diagnóstico se desarrolló el proyecto de reparación de daños, refuerzo y rehabilitación de la estructura de hormigón armado. Los trabajos se iniciaron el 27 de febrero de este año con un equipo de profesionales bajo la dirección del Ing. Sergio Gavilán (por la empresa contratista) y el ingeniero José Luis Gutiérrez (fiscalizador de la FIUNA).

En resumen, se realizaron los siguientes trabajos:

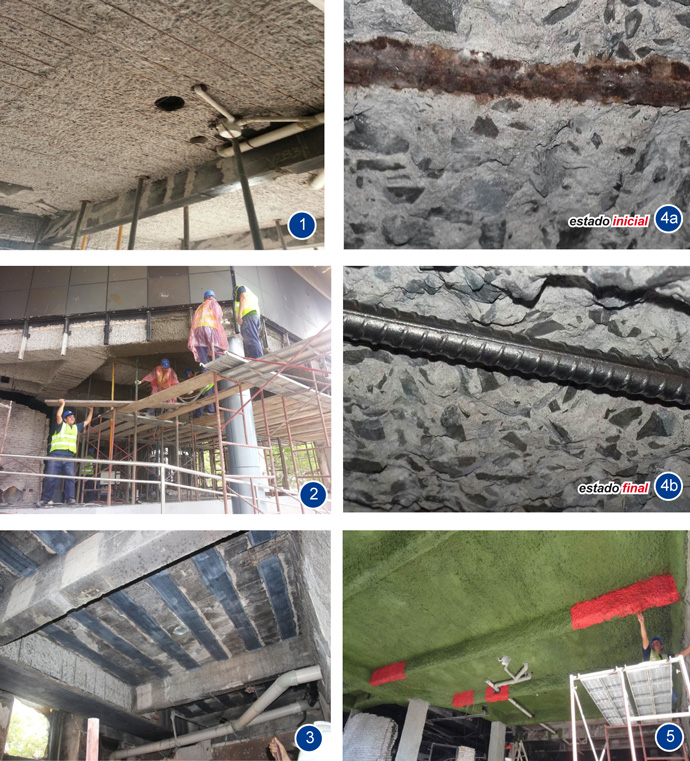

• Escarificación y remoción de recubrimiento afectado (Ver foto 1)

• Reposición de material retirado con la aplicación de hormigón proyectado (Ver foto 2)

• Relleno de las fisuras con resina epoxi

• Refuerzo de elementos estructurales con la aplicación de fibras de carbono (Ver foto 3)

• Confinamiento de pilares con la aplicación de fibras de carbono

• Remoción de corrosión en varillas (Ver fotos 4a y 4b)

• Terminación con pintura impermeabilizante (Ver foto 5)



Informe final y entrega de obras

El 10 de abril se llevó a cabo el acto protocolar de presentación del informe final y entrega de las obras al presidente del Congreso Nacional, senador Fernando Lugo.

Las autoridades presentes se mostraron satisfechas con las conclusiones.



Conclusiones

• Los daños producidos en la estructura han sido reparados.

• La estructura ha sido reforzada y rehabilitada al 100% de su capacidad.

• Los pisos superiores pueden ser utilizados sin restricción.

• Se pueden realizar los trabajos de albañilería, sanitarios, desagües, divisorias, cielo raso, etc.

• Los trabajos se ejecutaron cumpliendo correctamente las especificaciones técnicas y conforme al proyecto.



Participación de estudiantes de la FIUNA

Una nota resaltante fue la participación de los estudiantes del Programa de Posgrado en Ingeniería civil de la FIUNA, quienes visitaron las obras con el objetivo de observar técnicas modernas y especializadas de rehabilitación estructural.

De primera mano, los estudiantes pudieron ver cómo se hacen los trabajos de refuerzo, cómo se coloca la fibra, cómo se hace la reparación de corrosión. Todo fue preparado para que ellos puedan estar ahí acompañando y viendo todo el proceso.

Los encargados de los trabajos en el Congreso también son profesores de la Maestría. «Para nosotros fue una cosa espectacular porque no siempre se tiene esta oportunidad. Enseñar estos temas y después poder ir a mostrarles una obra es soñado... Creo que para los alumnos fue una enriquecedora experiencia», puntualizó el Ing. Gavilán.



Siguiente etapa: sin fecha

Este trabajo culminado contempla exclusivamente el área estructural. Para que las actividades puedan desarrollarse normalmente en esta zona de la edificación, en una siguiente etapa deben realizarse las tareas de albañilería, instalaciones sanitarias, instalaciones eléctricas, reposición de mobiliario, etc.

Pero esta etapa ha sido fundamental: «Comenzamos con la parte estructural, porque creo que esa es la base, el cimiento. De nada valdría arreglar la fachada sin arreglar la parte estructural», había expresado a los medios el presidente del Congreso al inicio de los trabajos.

La habilitación completa del edificio todavía no tiene fecha. El Congreso Nacional aún debe definir cómo continuar con la siguiente etapa.



Reparación de daños, refuerzo y rehabilitación de la estructura de hormigón armado del edificio del Congreso Nacional



Dueño de la obra: Congreso Nacional

Autoridad principal: Presidente del Congreso Nacional, senador Fernando Lugo

Ejecución de obras: Gavilán & Asociados S.A.

Responsable: Ing. Sergio Gavilán

Fiscalización: Facultad de Ingeniería Universidad Nacional de Asunción (FIUNA)

Decano: Ing. Pedro Ferreira

Fiscalizador: Ing. José Luis Gutiérrez



Entidad responsable principal

■ Facultad de Ingeniería, Universidad Nacional de Asunción (FIUNA)

Entidades asesoras

■ Facultad de Ingeniería, Universidad Nacional de Itapúa (FIUNI)

   Dirección de Investigación, Extensión y Posgrado (DIEP)

■ Vice Presidencia de la Asociación Sudamericana de Ingeniería Estructural (ASAEE)

■ Asociación Paraguaya de Estructuras (APE)

Profesionales

Trabajos de campo

■ Ing. Gustavo Chávez

    Maestrando Programa de Posgrado en Ingeniería civil, FIUNA

■ Ing. Iván Semeniuk

    Maestrando Programa de Posgrado en Ingeniería civil, FIUNA

■  Ing. Julio Orrego, asistente

■  Juan Ángel Ramírez, asistente

■  Christian Miguel Armoa, asistente

■  Mario Orrego, asistente

■  Esteban Caballero, estudiante FIUNA, participante

■  Carlos Samudio, estudiante FIUNA, participante

Asesores internacionales

■  Ph.D Ing. Miguel Ángel Pando

      Profesor asociado, Departamento de Ingeniería civil y ambiental, Universidad de Carolina del Norte, Charlotte (EE.UU.)

Dirección general

■ MSc. Ing. José Luis Gutiérrez Dichírico

   Profesor Investigador Estructuras FIUNA, FIUNI

   Jefe de Departamento de Construcciones y Estructuras FIUNA
